Ошибка P0340 датчика распредвала: причины и способы устранения

Ошибка P0340 указывает на неисправность цепи датчика положения распределительного вала (ДПРВ). Этот датчик фиксирует положение распредвала и передает сигнал в электронный блок управления (ЭБУ), который на основании этих данных управляет фазированным впрыском топлива.

При появлении ошибки автомобиль, как правило, продолжает движение, однако работа двигателя становится нестабильной, а расход топлива увеличивается.

Как работает датчик положения распредвала

ДПРВ фиксирует момент прохождения специальной метки (репера) на распределительном валу и передает сигнал в ЭБУ. На основании этих данных блок управления:

• определяет положение поршня первого цилиндра,
• синхронизирует впрыск топлива,
• управляет фазами газораспределения (при наличии систем VVT).

При корректной работе система обеспечивает точный впрыск топлива в каждый цилиндр.

При потере сигнала ЭБУ переходит в аварийный режим и использует данные с датчика коленвала, включая попарно-параллельный впрыск.

Что происходит при неисправности ДПРВ

При сбое в работе датчика двигатель продолжает функционировать, но с ограничениями:

• Могут возникнуть сложности с запуском двигателя. При этом не важно, производится запуск холодного или прогретого мотора. Обычно это сводится к необходимости значительно дольше использовать стартер. Результатом станет негативное влияние на состояние аккумулятора и всей электрической системы автомобиля.
• Мотор после запуска, работая на холостых оборотах, через какое-то время глохнет. В таких случаях водитель для поддержания работы двигателя вынужден нажимать на педаль газа.
• Расход топлива вырос на 10-20%. Причиной стал переход блока управления в аварийный режим работы. Подачи топлива в форсунки теперь будет выполняться по команде ЭБУ в попарно-параллельном режиме, тем самым все преимущества, которые обеспечивал фазированный впрыск, исчезают.
• Двигатель начал «троить» из-за того, что в цилиндрах происходит пропуск зажигания. Заметить подобную неисправность можно достаточно легко – звук работы двигателя изменился, а мощность ДВС снизилась.
• Динамика машины ухудшилась. Признаками будут замедленный разгон автомобиля и медленный набор оборотов. Возможны «провалы» при нажатии на педаль газа – пройдет несколько секунд после нажатия на газ до начала ускорения машины. Еще один признак – автомобиль, особенно загруженный, плохо тянет при подъеме в гору.

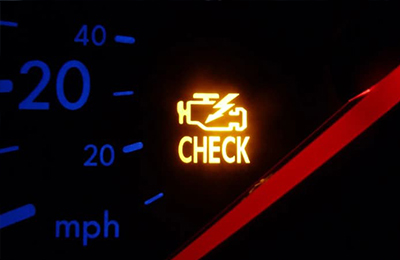

• Сигнал Check Engine загорелся на панели приборов. В таких случаях настоятельно рекомендуется провести сканирование ошибок. Если сканирование неисправности не обнаружило, но ошибка P0340 продолжает гореть на приборной панели, требуется провести проверку на ложное срабатывание блока управления. Данная информация удаляется из памяти блока и еще раз выполняется проверка.

Когда формируется ошибка P0340?

• сигнал от датчика отсутствует более 5 секунд;
• сигнал отсутствует при оборотах двигателя выше 600 об/мин;
• сигнал имеет некорректную форму или частоту.

Иногда ошибка появляется не сразу, а после нескольких поездок, что усложняет диагностику.

Основные причины появления ошибки

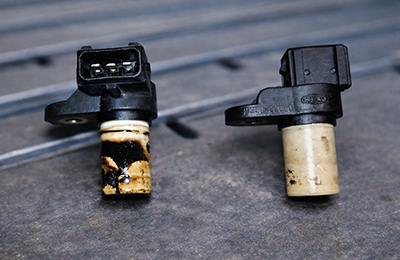

• Неисправность датчика распредвала. Хотя ДПРВ достаточно надежен, он может выйти из строя из-за перегрева, износа или внутреннего дефекта.
• Повреждение проводки. Часто встречающаяся причина: перелом или перетирание проводов, окисление контактов, замыкание на массу, повреждение изоляции.
• Проблемы с разъемом. Ослабленная фиксация, сломанная защелка или загрязнение контактов приводят к потере сигнала.
• Неправильная установка датчика. Неподходящая модель датчика или неправильное положение относительно реперного диска приводит к отсутствию сигнала.
• Сбой в работе ЭБУ. Редкая, но возможная причина. Обычно сопровождается и другими ошибками. Иногда возникает после некорректной прошивки.

Устраняем неисправности

Надо ориентироваться на причины возникновения дефекта. Исходя из этой информации, выбирают метод устранения неисправности в цепи датчика распредвала, что послужило причиной формирования ошибки. Также при выборе метода должна учитываться модель автомобиля.

Проверка проводится по следующему алгоритму:

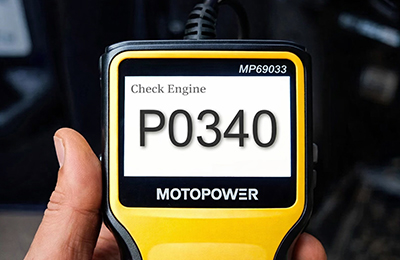

1. Выполняется проверка памяти блока управления. С помощью сканера ошибок устанавливают наличие ошибки P0340. Если будет обнаружена только эта ошибка или вместе с ней смежные ошибки (P0342, P0343), надо предпринять попытку удалить данную информацию из памяти с помощью ПО. Другой способ состоит в отключении минусовой клеммы аккумуляторной батареи на несколько секунд. Если после повторного запуска ДВС ошибки больше нет, то причиной было ложное срабатывание датчика или блока управления. При появлении ошибки снова требуется продолжить диагностику с последующим ремонтом.
2. Проверка защелки, обеспечивающей жесткое крепление фишки на корпусе ДПРВ. На практике случается, что защелка сломалась. В таком случае контакт между всеми или отдельными проводами и контактами на датчике может быть потерян.
3. Производят проверку правильности установки датчика в посадочном месте. Проверяется момент затяжки, как правило, для крепления датчика используют болт с гайкой диаметром 10 мм. Также стоит проверить соответствие имеющегося датчика модели двигателя автомобиля. Дело в том, что разные датчики различаются размерами и формой. В силу этого при установке не соответствующего конкретной модели двигателя ДПРВ чувствительный элемент датчика не будет фиксировать прохождение около него рэпера. Результатом станет прекращение поступления сигналов в блок управления. При обнаружении несоответствия имеющегося датчика модели двигателя автомобиля, требуется приобрести новый датчик.
4. Проверка состояния контактов и клемм датчика. Клеммы могут окислиться, появившаяся ржавчина неизбежно снизит качество контакта. Окисление клемм происходит под воздействием влаги. Ржавчина также может появиться после длительной эксплуатации автомобиля. Обнаруженную ржавчину необходимо удалить, хорошо протерев контакты.
5. Выполняется прозвон или измерение сопротивления. С помощью мультиметра необходимо убедиться в целостности проводов, идущих от блока управления до датчика. Помимо проверки целостности проводки, также проверяют значение сопротивления изоляции попарно между ними и между каждым из проводов и корпусом автомобиля («массой»).
6. Обнаружение в ходе проверки обрыва или повреждения изоляции проводки ДПРВ требует точно установить, где именно этот дефект произошел. Для этого выполняют визуальную проверку, обращая особое внимание на места изгибов проводов. Именно в таких местах провода изменяют свою форму и под воздействием вибрации в некоторых случаях перетираются.
7. Проверку самого датчика распредвала выполняют в случае, если не обнаружены дефекты проводки и контактов.
8. Проверка показала, что датчик находится в рабочем состоянии. В подобных случаях выполняют проверку работы блока управления. Настоятельно рекомендуется не выполнять такую проверку своими силами. Электронный блок управления – очень сложная и ответственная часть машины. Лучшим решением станет обращение в автосервис, располагающий необходимым диагностическим оборудованием и мастерами с соответствующим опытом.

Важное дополнение

При ошибке P0340 рекомендуется также проверить датчик положения коленчатого вала (ДПКВ). Эти элементы работают в паре, и при отсутствии сигнала от ДПРВ ЭБУ использует данные ДПКВ в аварийном режиме. Наличие ошибок P0335–P0339 указывает на возможные проблемы именно с датчиком коленвала.
